Digitalanzeigen

Die am häufigsten genutzte Art von Digitalanzeigen ist die Siebensegmentanzeige, die auch in Digitaluhren und Taschenrechnern Verwendung findet. Diese ist in der Lage die Ziffern von 0 bis 9 und eine Vielzahl von Buchstaben mithilfe von bis zu sieben einzelnen Strichen abzubilden. Im Vergleich zur normalen Schrift ist die Darstellung abstrahiert, also nicht ganz perfekt. Besonders augenfällig ist das bei den Ziffern 4 und 7. Im täglichen Leben fällt das jedoch aufgrund der hohen Verbreitung von Siebensegmentanzeigen und des damit verbundenen Gewöhnungseffekts kaum noch auf.



Da die überwiegende Zahl der Systeme heute mindestens eine Datenbreite von 8 Bit nutzt, gibt es bei den meisten Anzeigeelementen einen Punkt als achtes “Element”. Dieser befindet sich in aller Regel auf der Basislinie rechts des untersten Segments. Er wird über das achte Datenbit angesteuert und in erster Linie als Dezimaltrennzeichen verwendet. Spezialisierte Digitalanzeigen zur Visualisierung von Temperaturen verfügen ausserdem über ein Grad-Zeichen vor dem letzten Anzeigeelement, das zur Darstellung der Einheit (C für Celsius oder F für Fahrenheit) genutzt wird.



Heutzutage werden die Segmente der meisten Digitalanzeigen aus Leuchtdioden (LEDs) oder Flüssig-Kristallanzeigen (LCDs) gebildet. Die Ansteuerung erfolgt über integrierte Siebensegment-Decoder-Schaltungen (ICs), die binär codierte Zahlen (4 Bit) in 7 Bit zur Ansteuerung der sieben Segmente umwandelt. Teilweise ersetzen mittlerweile programmierbare Mikrocontroller die ICs bei kleineren Anzeigen. Hierfür ist es jedoch erforderlich, die Anzahl der nötigen I/O-Anschlüsse am Mikrocontroller mit einem BCD-zu-7-Segment-Decoder zu verringern.



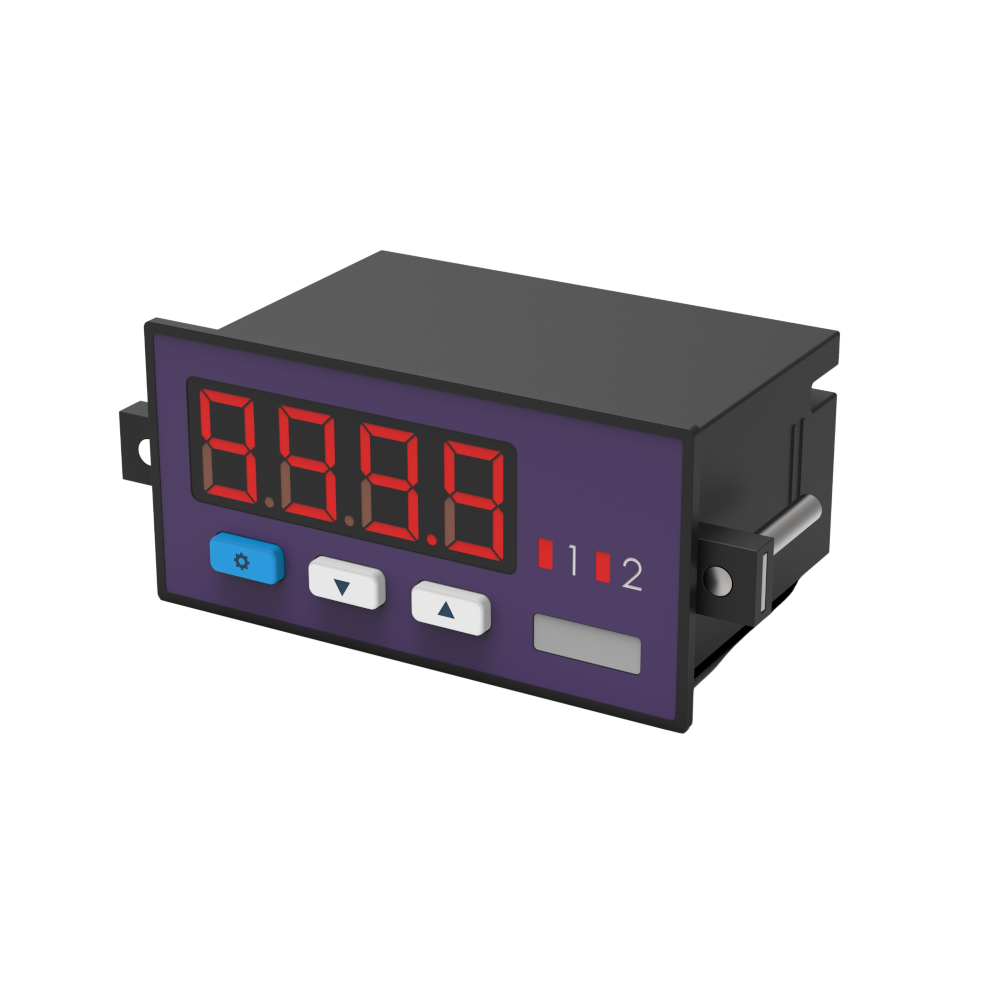

Unser universeller Prozessindikator ist ein Vertreter der Siebensegmentanzeige. Mit sechs Ziffern für hochauflösende Variablen und seiner 17 mm hohen Anzeige bietet er alles, was für die Darstellung von Messwerten in industriellen Umgebungen erforderlich ist. Er arbeitet mit einer schnellen Abtastrate und gewährleistet eine leistungsstarke Visualisierung und Reaktion. Damit eignet er sich optimal für einen Einsatz in Bereichen mit hoher Prozessdynamik.



Über eine Timer-Funktion bieten unsere Digitalanzeigen breite Aktionsmöglichkeiten wie Alarme für eine Sicherheitsverriegelungslogik. Über ihre linearisierten Eingänge für bis zu 30 Punkte sind sie darüber hinaus vollständig kompatibel mit kundenspezifischen Signalen und den Sensoren anderer Hersteller. Sowohl das antiinflammatorische Materialgehäuse als auch die elektronische Robustheit erfüllen alle Anforderungen der wichtigsten Weltklasse-Zulassungen für den Einsatz im industriellen Sektor.
