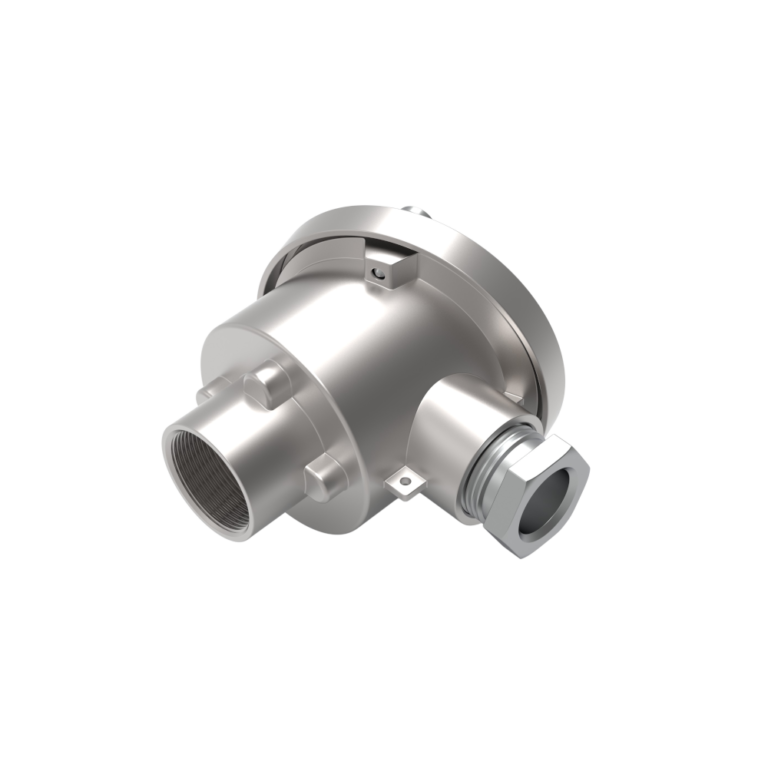

Anschlussköpfe
Temperaturmessungen zählen zu den häufigsten Messaufgaben in der Prozessindustrie. Sie dienen der Überwachung und Steuerung von Produktionsprozessen und stellen damit den Prozessablauf sicher. Zum Einsatz kommen hierbei Temperatursensoren, die robust und zuverlässig sein müssen.
Um mit den Messergebnissen etwas anfangen zu können, ,müssen die Sensoren nicht nur mit den zu messenden Medien in Kontakt stehen, sondern auch mit der Mess- und Regeltechnik verbunden sein. Hierfür haben sich Anschlussköpfe etabliert, in die Widerstandsthermometer und Thermoelemente sowie Transmitter und Anzeigenelemente eingeschoben werden. In unserem Sortiment finden Sie Anschlussköpfe nach DIN 43729 in verschiedenen Ausführungen und Materialien.
Modelle:
- Anschlussköpfe
Spezifikation:
- Form B
- Form C
- Form VA
- Form BUZ
- Form MA
- Form AUZD
- Form SW/S22
- Weitere Ausführungen auf Anfrage
Einsatzgebiete
- Ofenbau
- Kesselbau
- Druckleitungen
- Lebensmittelindustrie
- Chemie
- Maschinenbau
- Kraftwerkbau
- Windenergie
- Weitere Einsatzgebiete
Die gängigsten Anschlusskopf-Typen sind die Formen A, B, BUS oder BUZ. Darüber hinaus existieren Varianten für spezielle Einsatzgebiete wie explosionsgefährdete Umgebungen. Die Gehäuse bestehen meist aus Aluminium, Grauguss, Edelstahl oder Kunststoff. Welcher Kopf sich am besten für den jeweiligen Einsatzzweck eignet, richtet sich in erster Linie nach:
- dem geforderten Schutzgrad
- den örtlichen Verhältnissen und
- der chemischen Beständigkeit
Aus Aluminium gefertigte Anschlussköpfe dürfen maximal einer Temperatur von 100 °C ausgesetzt werden. Ist ein Transmitter eingebaut, liegt die Maximaltemperatur bei 85 °C.
Die Korrosionsfestigkeit metallener Anschlussköpfe lässt sich durch Lackierungen oder Kunststoffbeschichtungen erhöhen. Je nach Bauform, Abdichtung des Deckels und Verschraubung sind Schutzarten bis IP65 üblich. Das bedeutet, dass die Anschlussköpfe staub- und strahlwasserdicht sind. Viele erreichen die Schutzklasse IP68, die für Staub- und Wasserdichtheit steht.
Anschlussköpfe mit der Form A finden bei geraden Thermoelementen mit Schutzrohren Verwendung. Die Formen B, C und VA eignen sich hingegen für Messeinsätze mit Einschraubstutzen. Bei Köpfen der Form SW handelt es sich um Ex i und Ex d geschützte Ausführungen, die auch in explosionsgefährdeten Bereichen zum Einsatz kommen können.
Temperatursensoren mit Anschlusskopf finden als universale Thermometer vor allem in Prozessen mit flüssigen und gasförmigen Stoffen bei niedrigen bis mittleren Drücken Verwendung. Standardmässig wird hierbei die Form B verbaut. Es sind jedoch auch andere Kopfformen möglich.
Unser Portfolio beinhaltet Anschlussköpfe der Formen B, BUZ, MA, AUZD und SW/S22. Diese eignen sich für Klemmsockelanschlüsse für Widerstandsthermometer mit einfacher und doppelter 2-, 3- oder 4-Leiterschaltung sowie für Thermoelemente in Einfach-, Doppel- oder Dreifach-Schaltung. Weitere Formen können wir Ihnen auf Anfrage ebenfalls zur Verfügung stellen. Nutzen Sie hierfür am besten unser Kontakt-Formular.
Die von uns bezogenen Anschlussköpfe können Sie sowohl für von Allmetra-Temperatursensoren als auch für bereits bei Ihnen vorhandene Messfühler anderer Hersteller verwenden. Sollten Standardvarianten nicht ausreichen, ermöglichen wir Ihnen mit einer massgeschneiderten Lösung eine hohe Flexibilität in Ihren Anwendungen. Setzen Sie sich mit uns in Verbindung und profitieren Sie von den Vorteilen eines globalen Vertriebsnetzes, mit dem wir immer ganz nah bei Ihnen sind.
