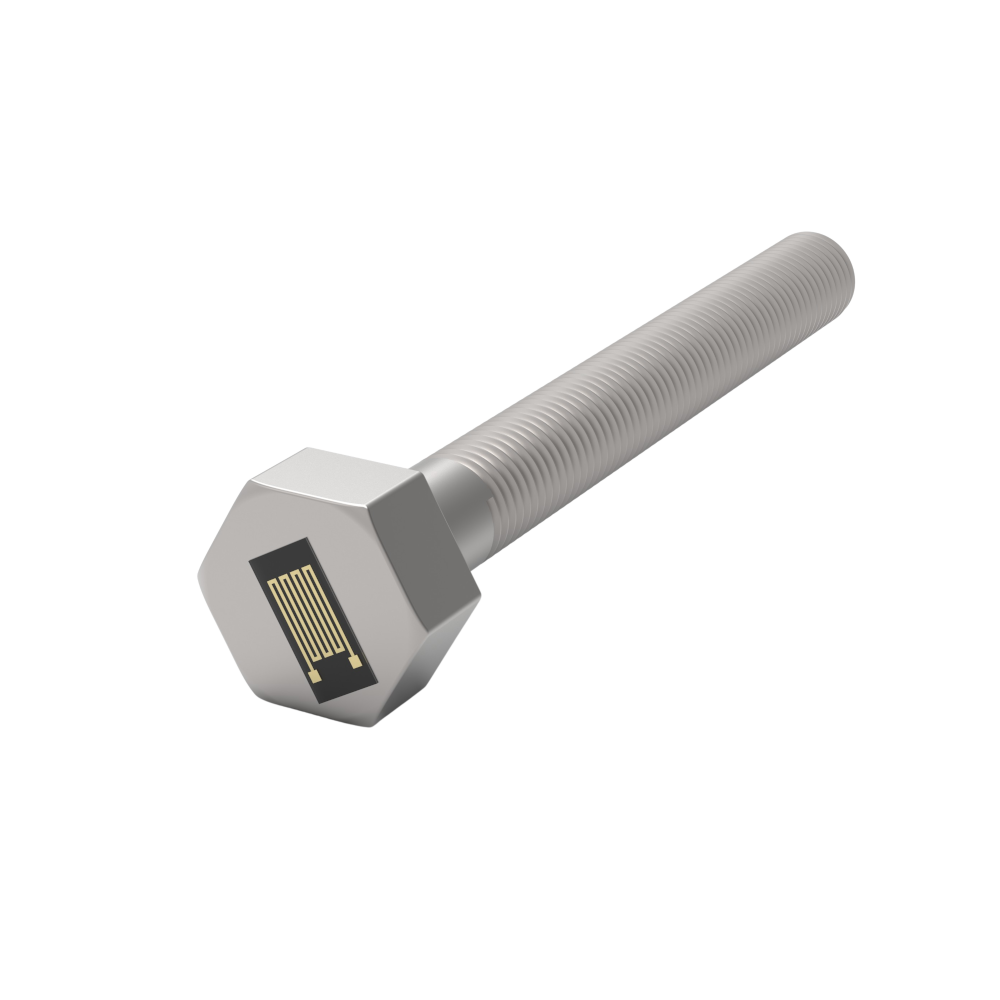

DMS Dehnungsmessstreifen

Mechanische und thermische Einwirkungen können dazu führen, dass sich Werkstoffe verformen. Ein Beispiel hierfür ist die Dehnung, die relative Längenänderung eines Bauteils durch Kräfte, Wärme oder Kälte. Messen lassen sich dehnende, aber auch stauchende Verformungen mithilfe sogenannter Dehnungsmessstreifen, kurz DMS. Hierbei handelt es sich um metallisch-elektrische Sensoren, deren Funktion auf der Änderung des Widerstands durch Längen- oder Querschnittsänderung beruht.

Modelle:

Applikationen mit Y, M, C, KFU und kundenspezifische DMS Serie

Spezifikation:

Temperaturbereich : -269 ° C bis + 350 ° C
Applizierbare Bauteilwerkstoffe: Aluminium, Stahl, Kunststoffe, Keramik…

Applikationsarten:

Beklebung und Verschaltung als Viertel-, Halb- oder Vollbrücke für Torsion-, Biegung-, Zug- und Druckkraftmessungen.
Dehnungsmessungen in einer Richtung
Ermittlung von Dehnungsverläufen
Spannungsanalyse von Materialien mit hoher Dauerfestigkeit

Einsatzgebiete

Seefahrt/Schiffbau
Medizintechnik
Bauwesen und Konstruktion
Forschung & Entwicklung
Maschinenbau
Luftfahrt

Unser Portfolio umfasst unterschiedlichste Typen von Dehnungsmesstreifen für hochgenaue statische und dynamische Messungen. Gern fertigen wir für Sie auch massgeschneiderte Lösungen entsprechend Ihrer spezifischen Anforderungen.

DMS gibt es in verschiedenen Ausführungen, für die jedoch grundsätzlich der gleiche Grundaufbau gilt. Das Herzstück bildet ein Messgitter, das auf einem isolierenden Trägermaterial aufgebracht ist. Als Träger dienen beispielsweise Papier, Glasfasergewebe oder Kunststofffolie, als Messgitter Draht, geätzte Folie oder aufgedampfte Folie aus einem Halbleiter (meist Silicium) oder Metall (meist Konstantan- oder NiCr-Verbindungen). Die Form der Messgitter orientiert sich an der jeweiligen Anwendung.

Die häufigste Variante der Dehnungsmessstreifen sind Folien-DMS, die zur Messung auf das Bauteil aufgeklebt werden. Bei diesen wird eine Messgitterfolie aus einem drei bis acht Mikrometer dicken Widerstandsdraht auf einem Kunststoffträger (Epoxidharz, Acrylharz, Phenolharz oder Polyamid) aufgebracht oder in die Folie eingeätzt. Die meisten Vertreter dieser Bauform haben auf ihrer Oberseite eine weitere Folie, die das Messgitter mechanisch schützt. Sollen Dehnungsmessungen mehrdimensional erfolgen, eignen sich sogenannte Rosetten-DMS. Bei diesen sind mehrere Sensoren übereinander auf einer Trägerfolie angeordnet.

Um die Dehnungen messen zu können, kommen elektrische Schaltungen wie die Wheatstone’sche Messbrücke zur Anwendung. Diese wird aus vier Widerständen gebildet, die zusammen einen Kreis beziehungsweise Ring formen. Abhängig davon, wie viele der Widerstände aktiv messen, ist von Viertel-, Halb- oder Vollbrücken die Rede. In der Dehnungsmessung bieten Brückenschaltungen Vorteile, da ein in einer elektrischen Schaltung verbauter DMS wie ein ohmscher Widerstand wirkt.

Wir führen gemeinsam mit Ihnen fachgerechte DMS-Applikationen an Ihren Bauteilen gemäss Ihrer technischen Spezifikationen aus. Applikationen mit den Typen Y, M, C und KFU sind ebenso realisierbar wie kundenspezifische DMS-Serien. Umsetzbar sind Temperaturbereiche von -269 °C bis +350 °C. Bezüglich der Bauteilwerkstoffe haben Sie die Wahl aus Aluminium, Stahl, Kunststoffe, Keramik und weiteren.

Unsere Dehnungsmessstreifen kommen in unterschiedlichsten Branchen zur Anwendung. Zu den wichtigsten zählen:

Automobilindustrie
Seefahrt und Schiffbau
Medizintechnik
Bauwesen und Konstruktion
Maschinenbau
Forschung und Entwicklung
Luftfahrt

Die Beklebung und Verschaltung als Viertel-, Halb- oder Vollbrücke zur Messung von Torsion, Biegung, Zug- oder Druckkraft haben wir ebenso im Programm wie DMS zur Ermittlung von Dehnungsverläufen, Dehnungsmessungen in einer Richtung oder Spannungsanalysen von Materialien mit hoher Dauerfestigkeit.

Benötigen Sie spezielle Konfigurationen, können wir die Dehnungsmessstreifen in folgenden Aspekten an Ihren Bedarf anpassen:

Änderungen der Messgitteranordung
Herstellung benutzerspezifischer Messgitter
mehrere DMS auf einem Träger
kundenspezifische Leitungslängen und Werkstoffe
spezielle Formgebung oder Ausschnitte zur Anpassung an die Geometrie des Messobjektes
zusätzliche Anschlusspunkte oder frei definierbare Lötpad-Position

Gemeinsam mit Ihnen finden wir eine individuelle Lösung, die perfekt zu Ihren Spezifikationen und Anforderungen passt. Unser weltweiter schneller Luftversand gewährleistet, dass Ihre Dehnungsmessstreifen sicher und termingerecht bei Ihnen ankommen. Setzen Sie sich mit uns in Verbindung und lassen Sie sich persönlich von uns beraten.
